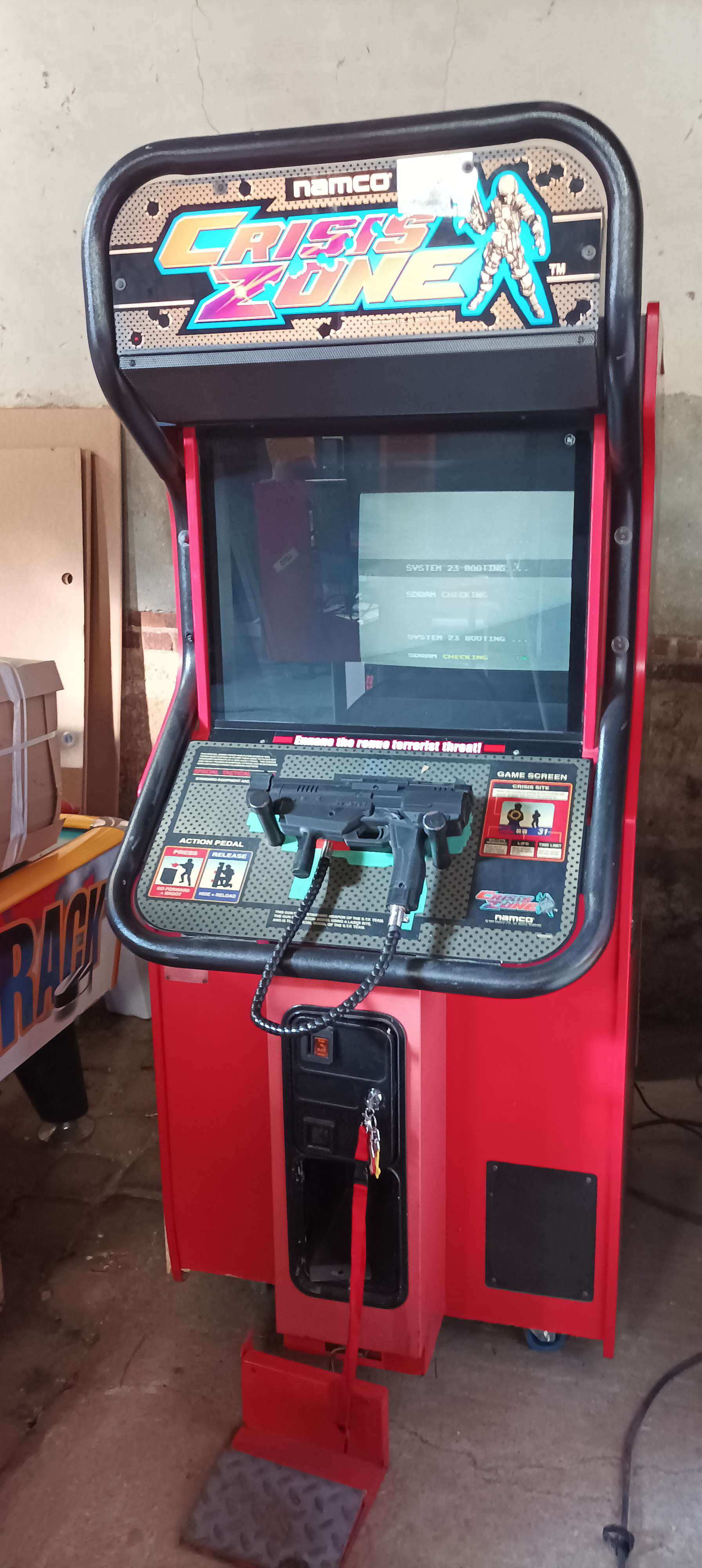

Gun Crisis Zone
Reconception du gun Crisis Zone sur Onshape.
Problèmes rencontrés
- Grip cassé
- Pièces plastiques en miettes.
Causes
- Vieillissement du plastique

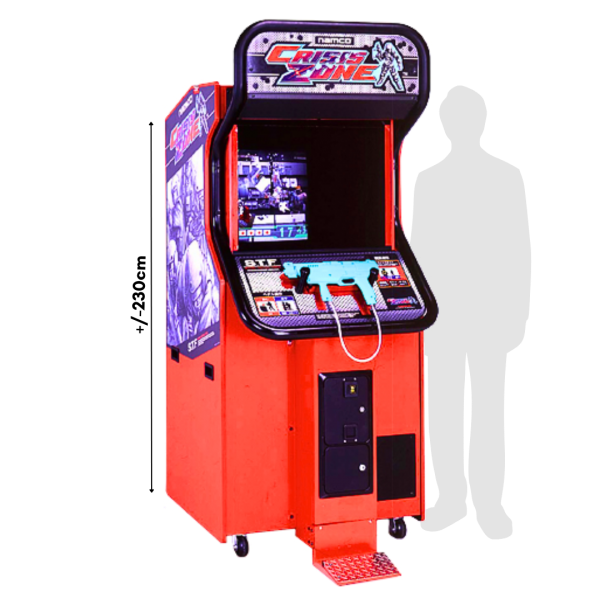

- Support non optimisé. Par conséquent, le gun tombe de sa base, et se fracasse contre l'avant de la borne.
- Habitude des joueurs, sur les autres jeux de tir, de donner un coup sur le coté pour recharger. Le gun tape sur les parois de la borne.
Reconstruction

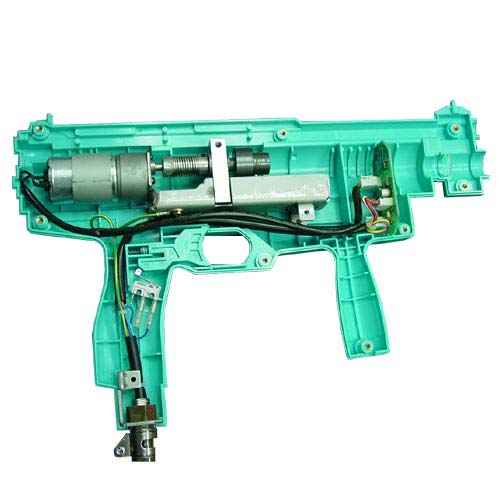

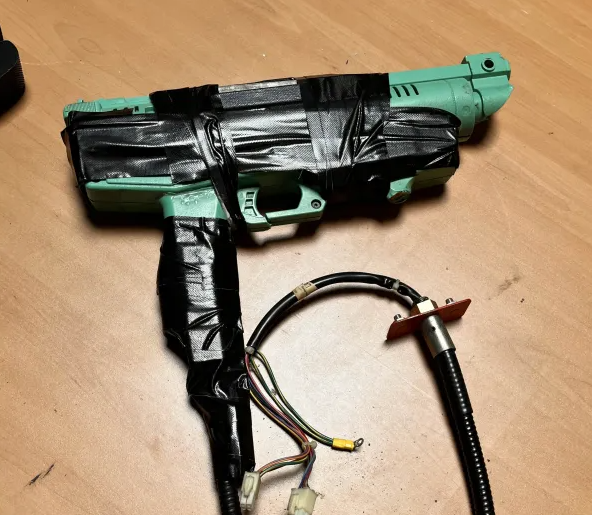

On m'a confié un gun cassé en plusieurs morceaux, tenu par du scotch et renforcé avec des tiges en acier, pour rigidifier le tout.

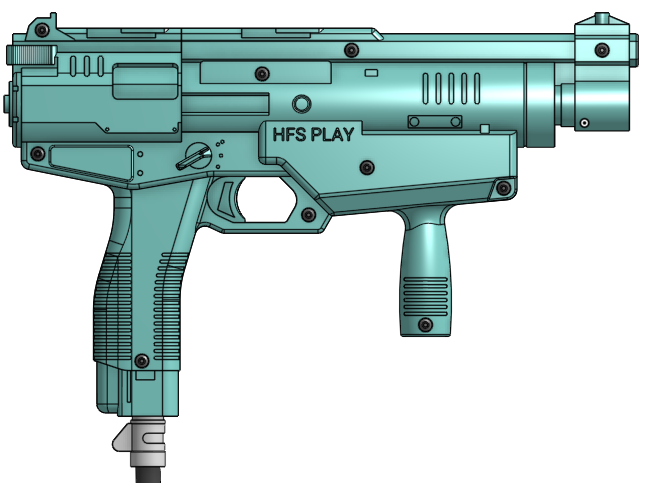

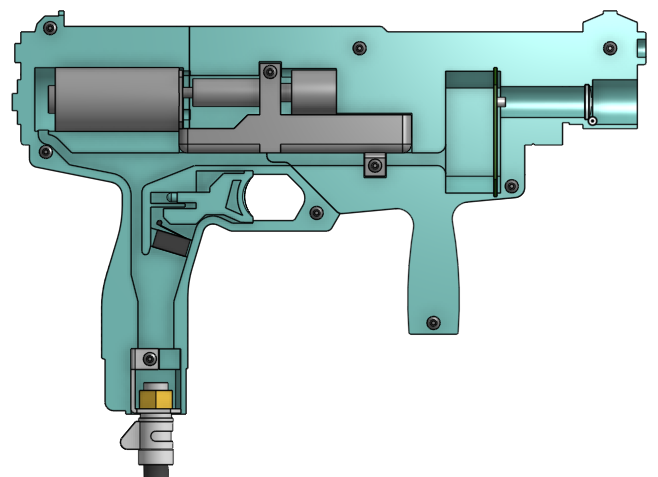

En réassemblant certains morceaux, j'ai réussi à relever toutes les cotes, pour redessiner le modèle sur Onshape.

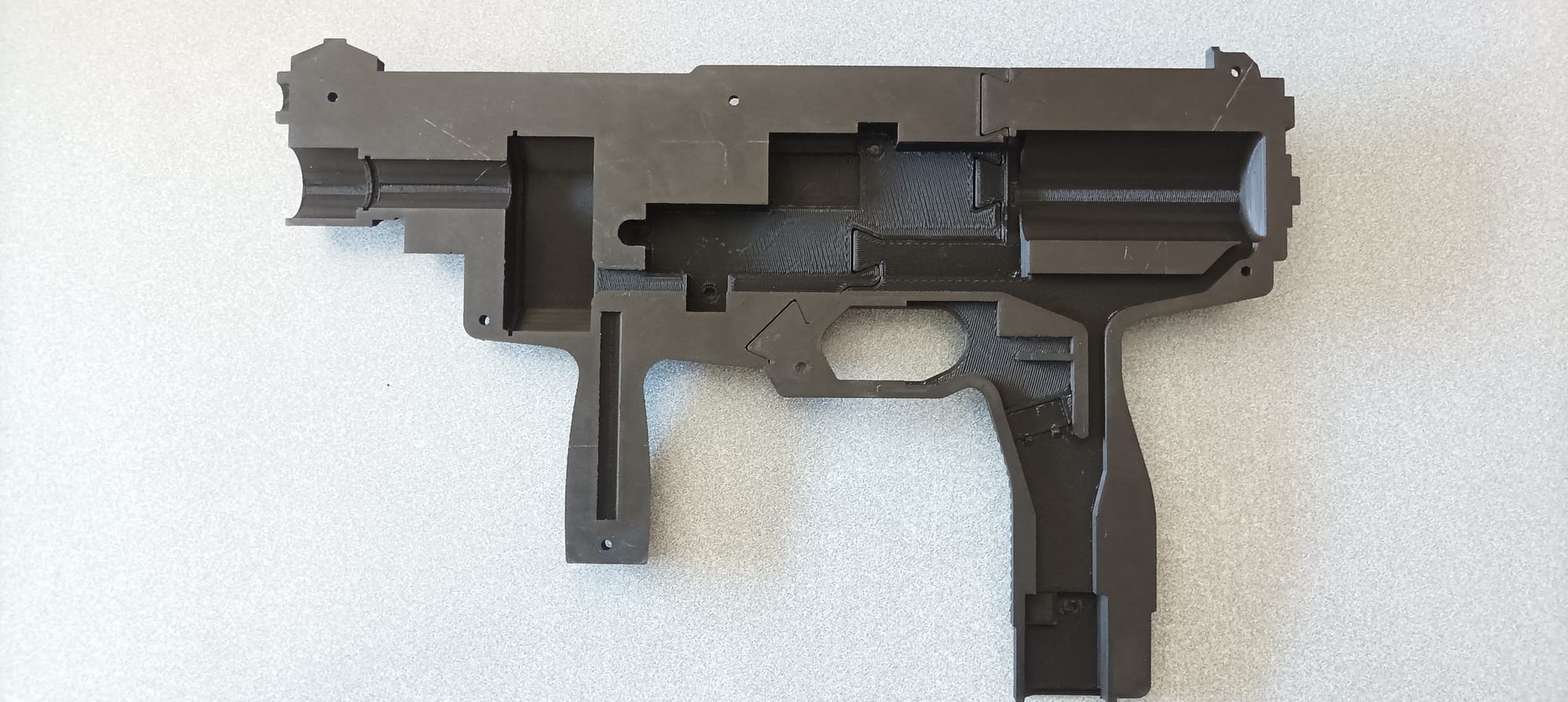

La version redessinée est destinée à être fabriquée par impression 3D FDM. L'intérieur n'est pas évidé, dépouillé et nervuré comme on le ferai pour une pièce d'injection plastique.
Chaque coté est également divisé en 2 parties, afin de pouvoir être imprimées avec la plupart des imprimantes 3D.
Ces deux parties seront solidement collés lors de l'assemblage.
J'ai noté un important effort en bas de la poignée, là ou s'assemble le faisceau de câbles. J'ai donc jouté un peu plus de volume là où je pouvais, pour renforcer mécaniquement cette zone.

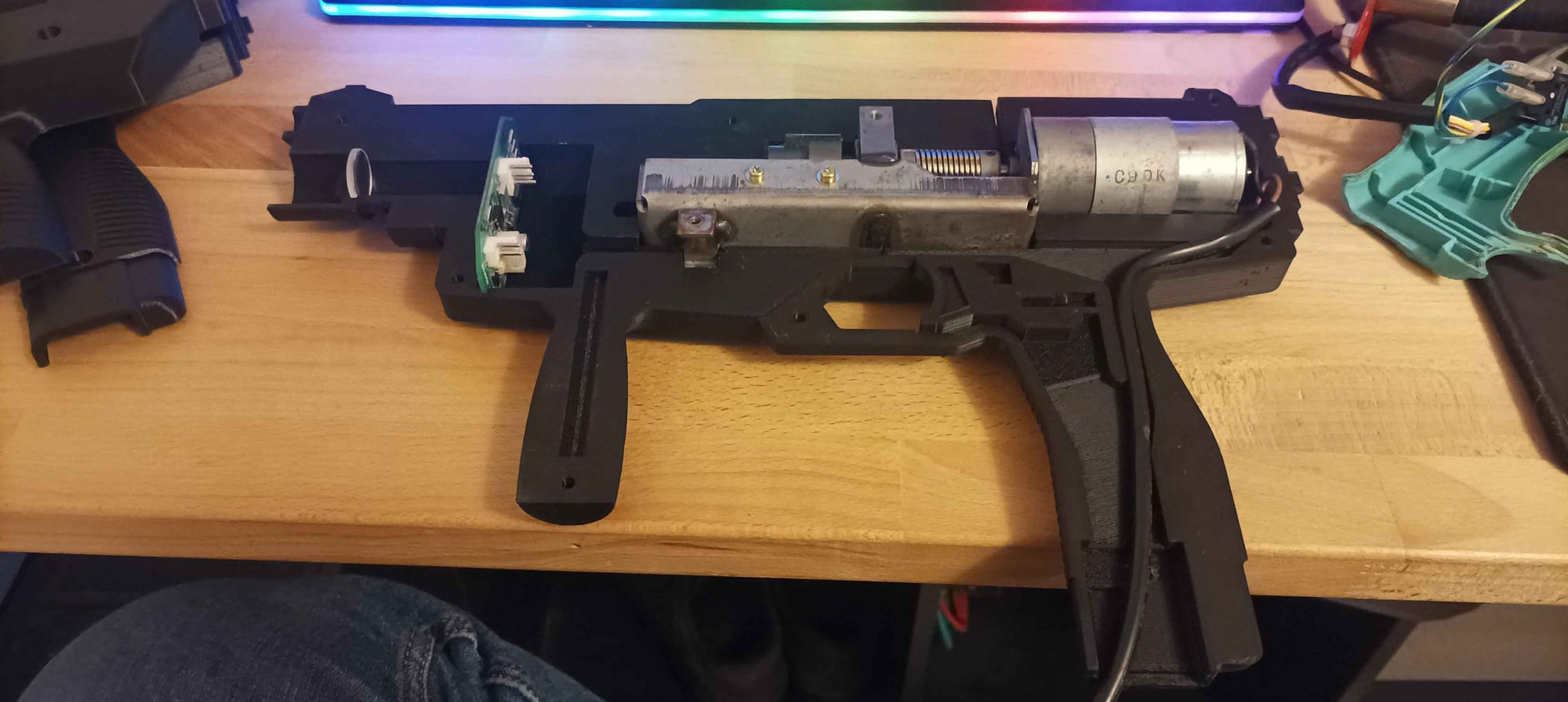

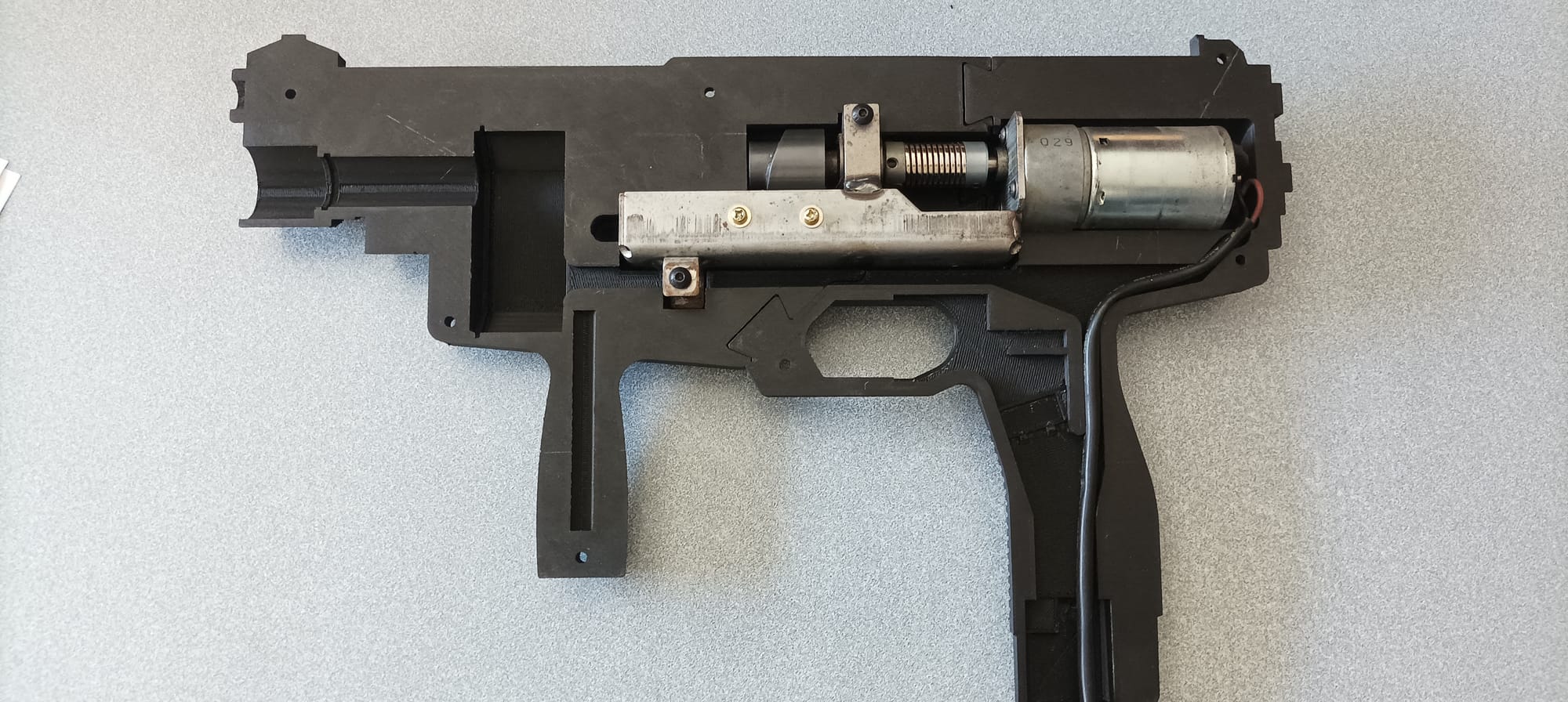

Premiers résultats
Quelques améliorations à prévoir. Notamment un moyen de maintenir chaque parties bien en place.

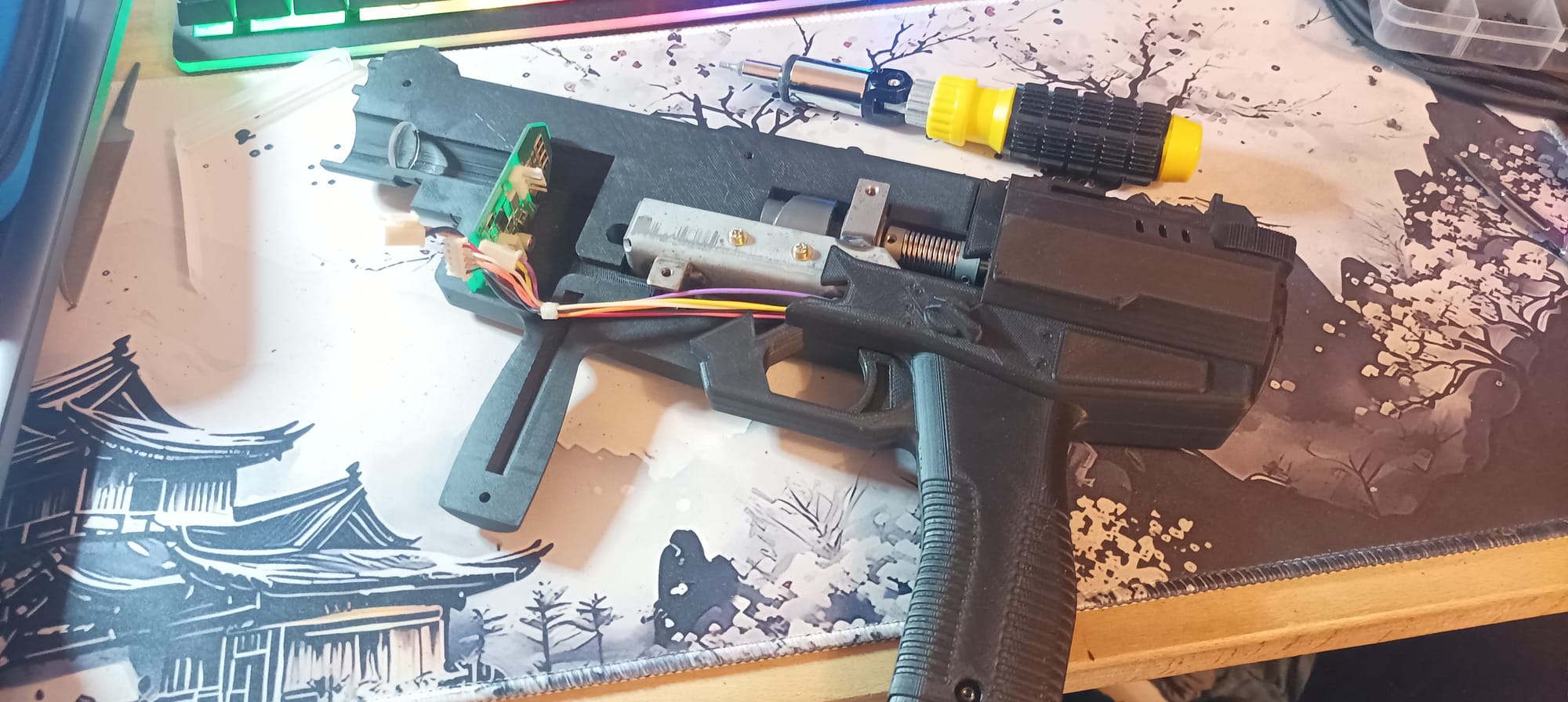

Modifications et réimpressions

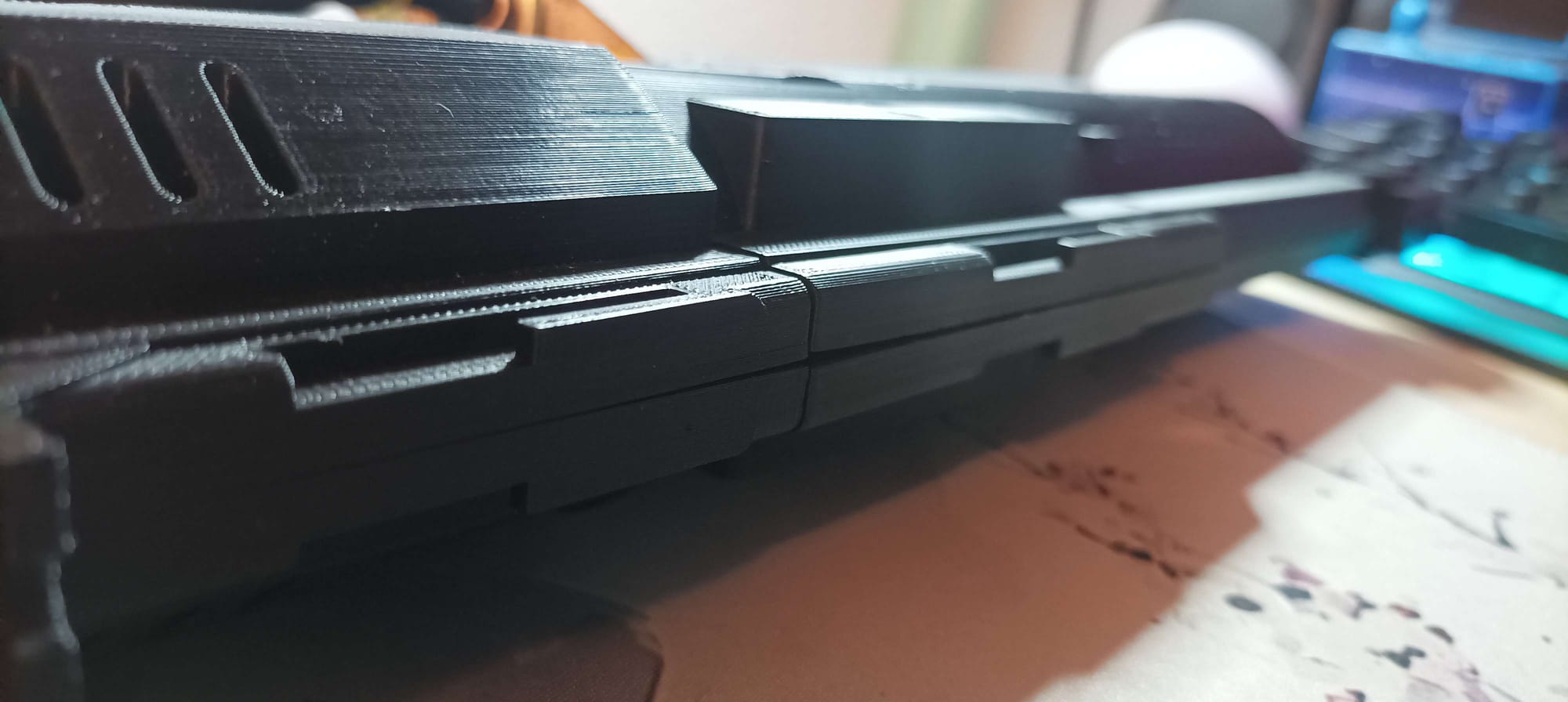

Ajout d'encoches comme les puzzle, pour le maintien de chaque partie de chaque coté du gun.

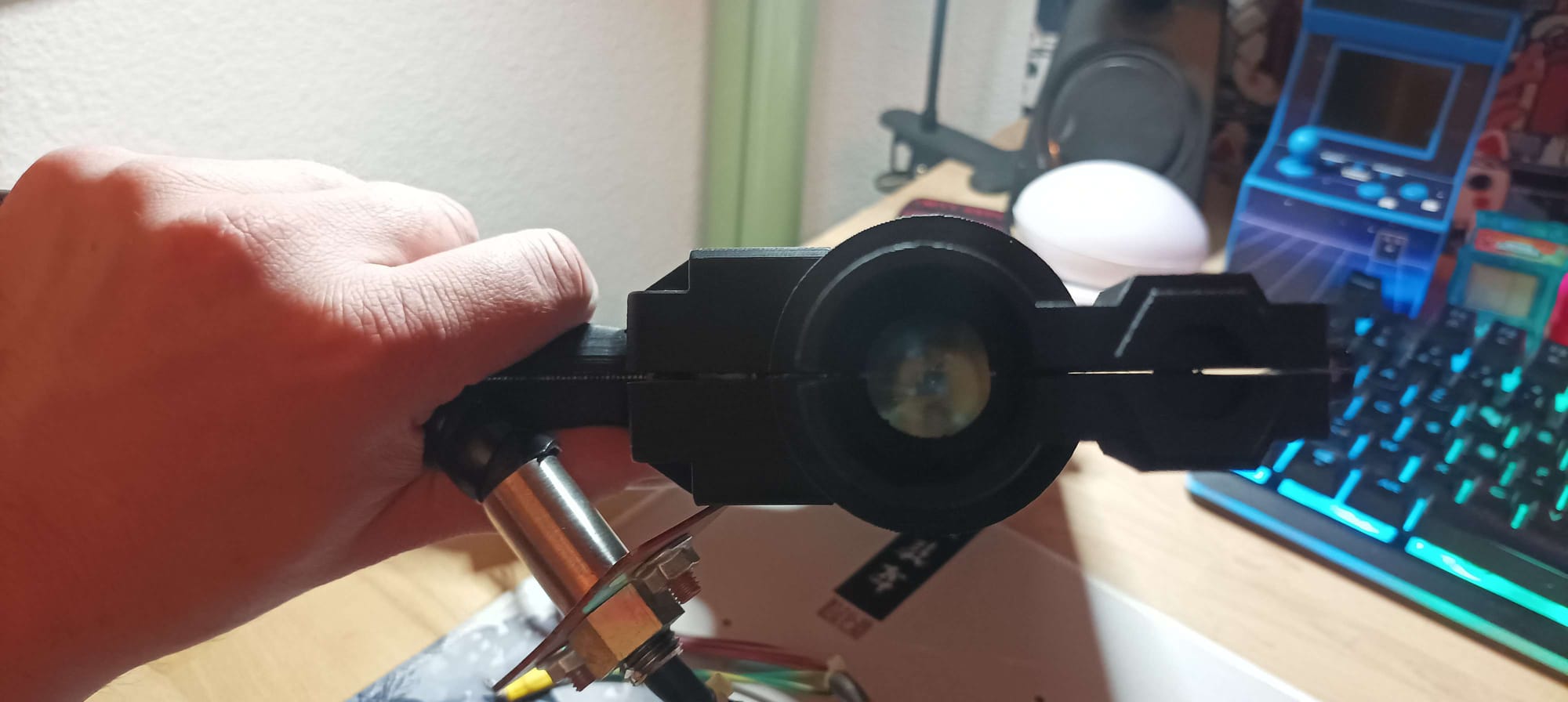

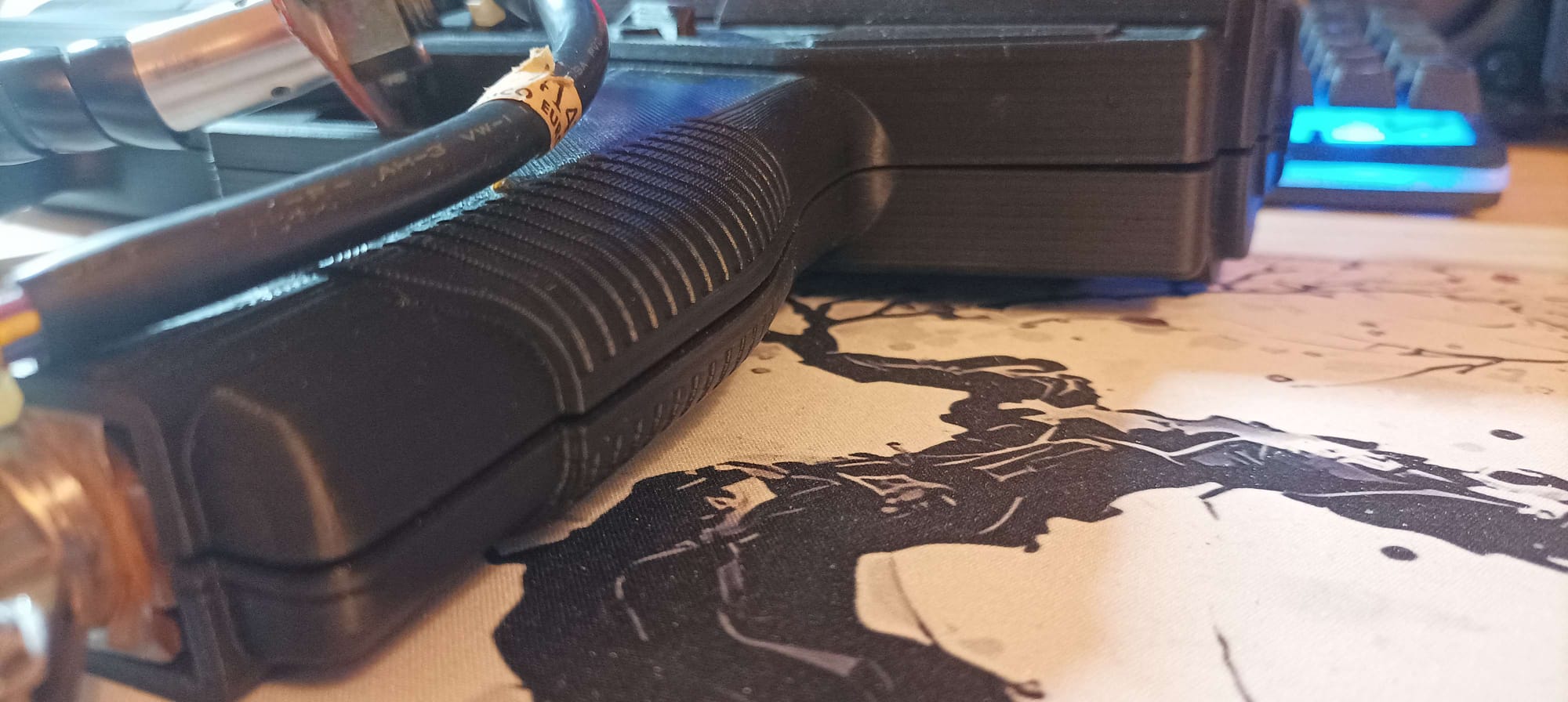

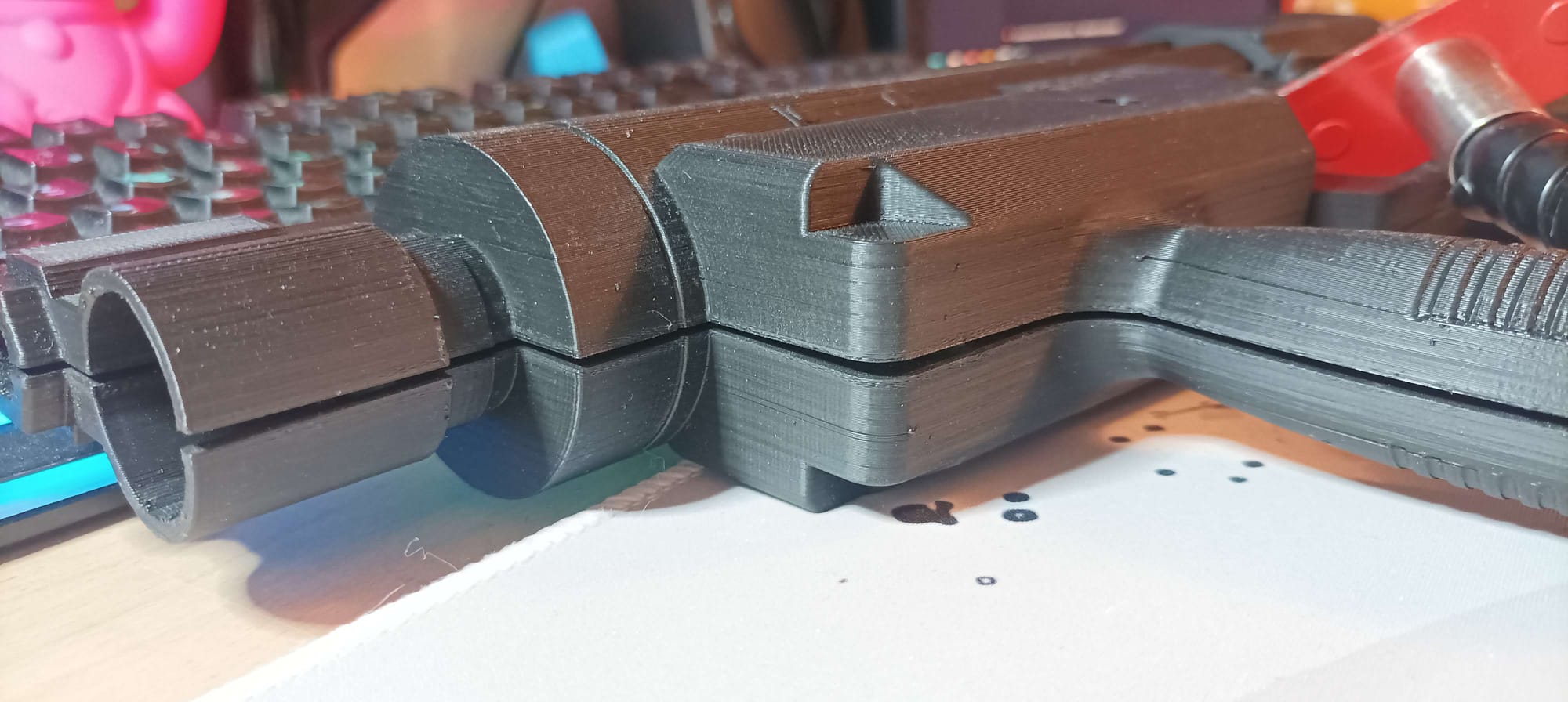

Imperfections

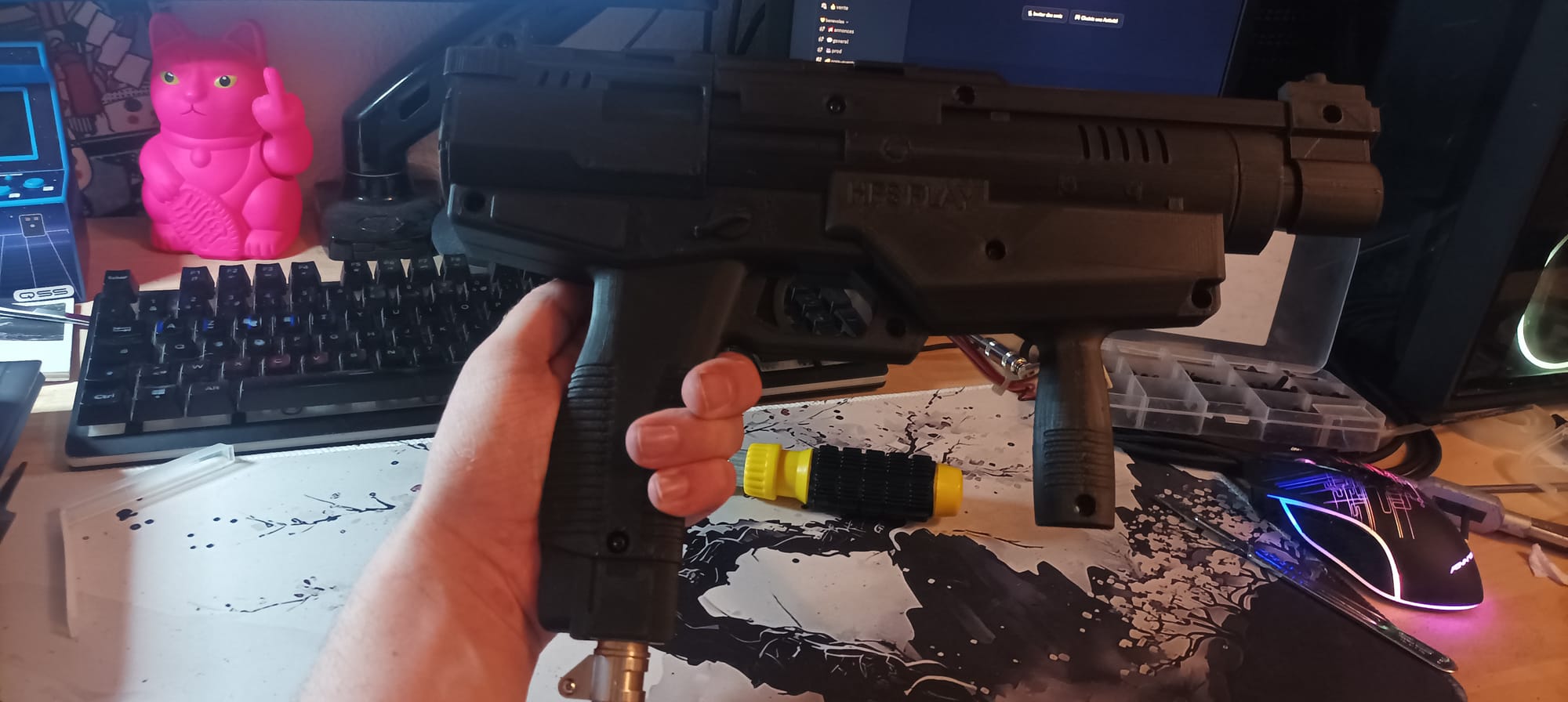

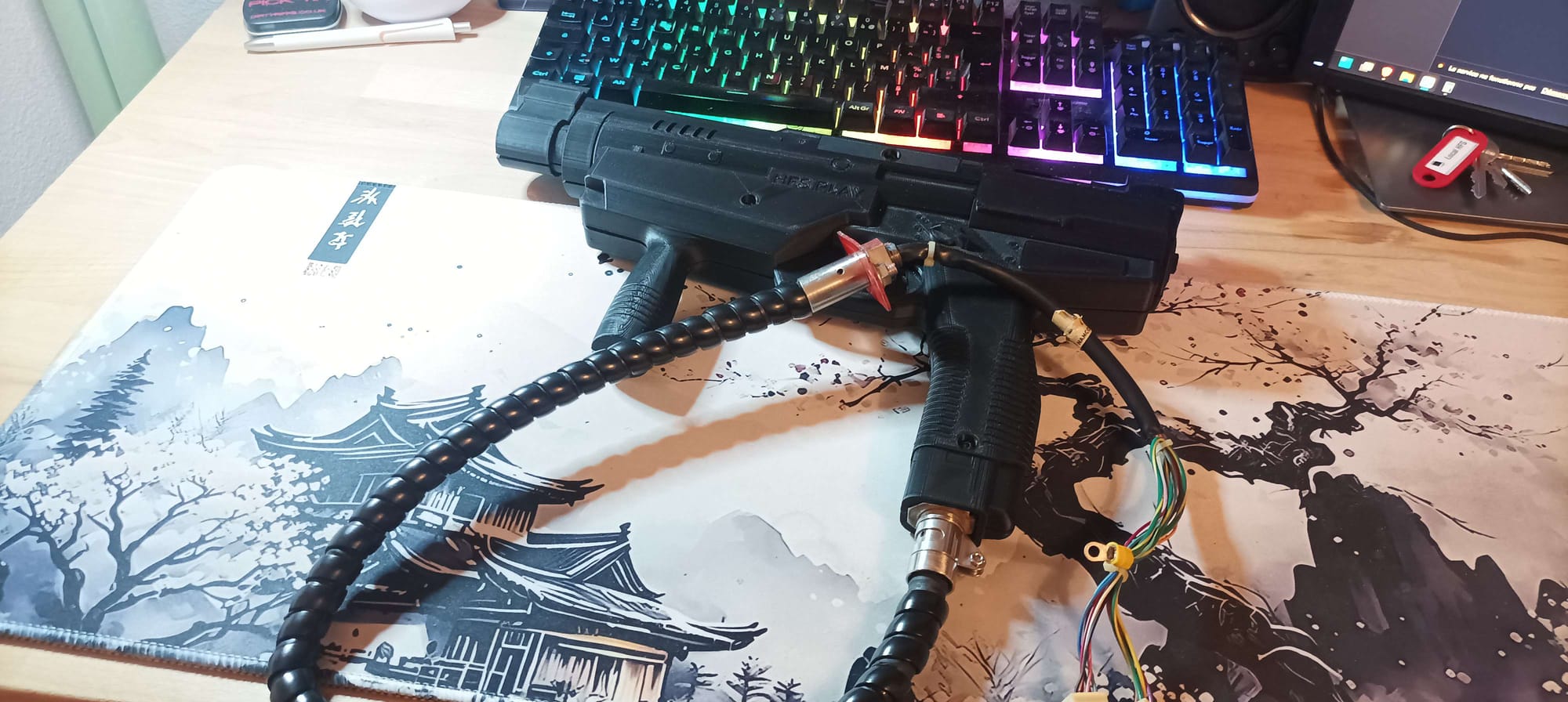

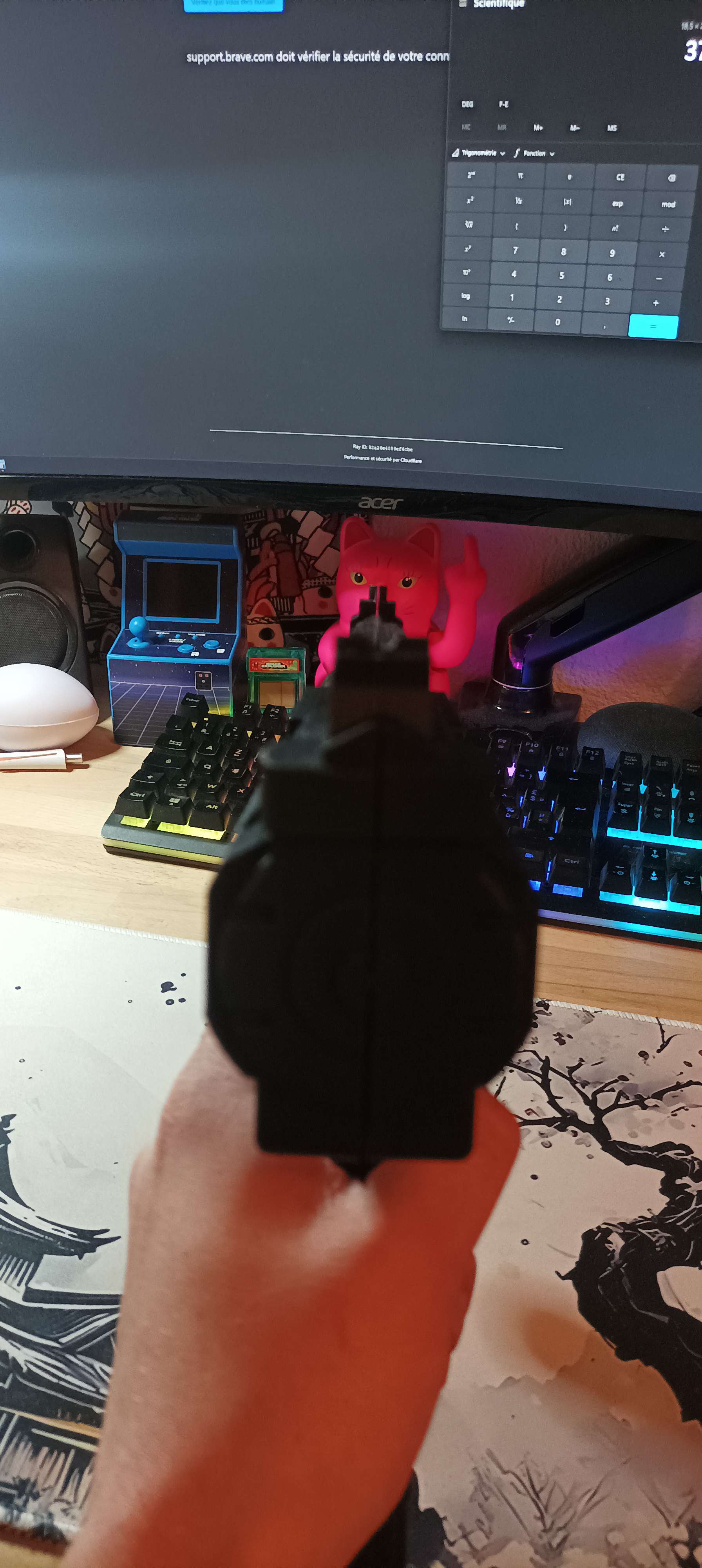

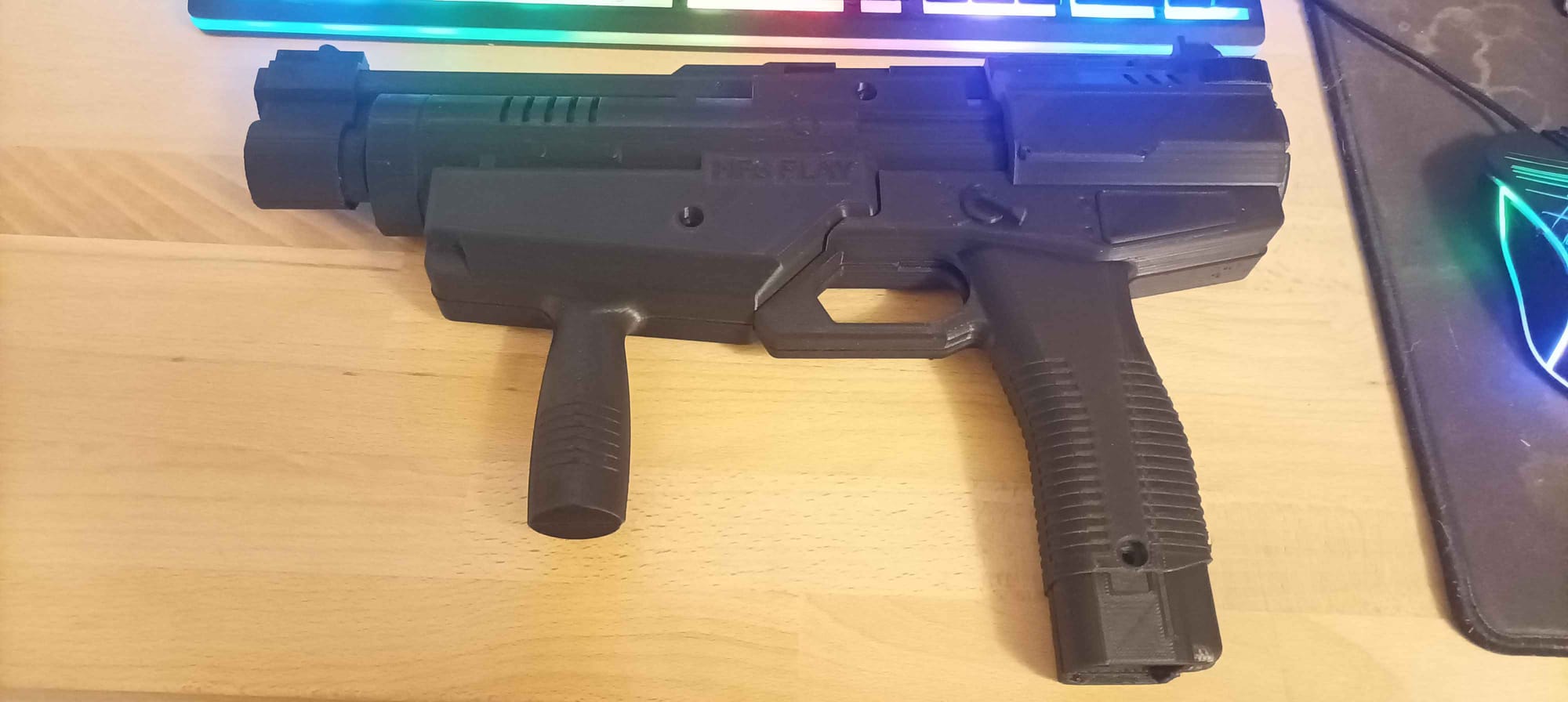

Résultat final
